高原風電機組多位于高山山脊等曠野地帶，且所處地區多為高雷暴地區，作為典型的高結構體，機組遭受雷擊的概率比較大。

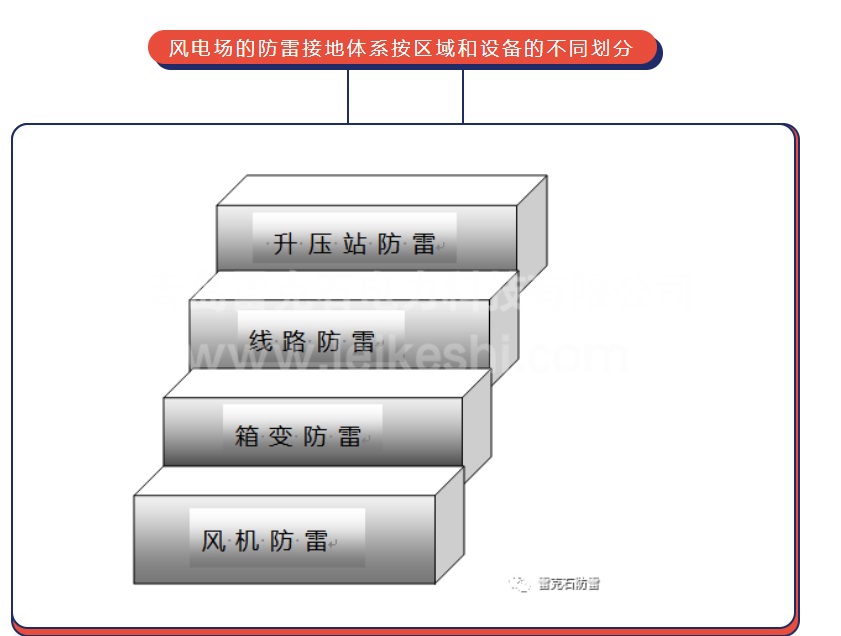

防雷接地工作是高原風電場長期穩定運行的重要保障，也是高原風電場建設過程中須面對和思考的一個難題。結合多年風電場運行實踐、防雷接地改造以及發生雷擊故障的情況，我們將自己對構建高原風電場防雷接地體系的一些經驗向大家進行介紹，通過采取合理的防雷措施，將風電場受到雷電災害的損失降到很小，在雷擊故障發生后，可以用便捷快速的措施進行處理，盡快恢復風電場的正常運行。

一、風機防雷

1.嚴格保證風機的接地電阻值不大于4歐。

2.針對高原風電場土壤電阻率較高的特點，在外延地網的主干線上可以增加合適的電解地極，通過它不間斷的釋放等離子體，增加與大地的良好接觸，降低接地電阻值。要求電解具備免維護的特點，能夠保證在20年內正常工作。

3.與風機結合在一起的所有金屬件都應等電位連接在一起，并與防雷裝置相連。

4.接地系統有直通大地的連接，等電位連接網不設單獨的接地裝置。

5.接地電纜的敷設平直、整齊。若轉彎時，彎曲半徑應大于導線直徑的10倍。

6.風機基礎接地網采用內外兩個均壓環，兩環之間不少于三點直接連接。

7.將塔底控制柜的接地系統與風力發電機組雷電流引下系統的連接斷開，防止雷電反擊造成塔底控制柜控制元器件損壞。

8.在風機電控系統中的對電壓敏感易損壞的開關量和模擬量的信號線路在進入主控模塊前加裝第三級SPD。

9.檢查防雷接地回路中熔斷器容量是否滿足要求。

二、箱變防雷

1.箱變與風機共用一個接地網，接地電阻不大于4歐姆。

2.箱變低壓側中性點直接接地，外殼通過兩條50*5扁鐵與地網直接相連。

3.箱變高壓側跌落保險上端裝設避雷器（HY10WX-51/134）一組。

4.箱變高壓側裝設無間隙氧化鋅避雷器（HY10WZ-51/125）一組。

5.箱變低壓側裝設低壓避雷器一組。

6.提高箱變低壓側相間絕緣強度，建議在斷路器引出線接頭處增加絕緣護套，在相間加裝絕緣隔板，在銅排接頭等尖頭處，加強打磨工藝，避免尖頭毛刺放電。在箱變設計時，應增大相間及相對地的空氣間隙，以加強外絕緣。

7.在箱變設計時，應完善箱變主回路。測量回路及控制回路的等電位連接，避免雷電反擊造成絕緣擊穿，引發短路。

8.在箱變設計采購時，應增大箱變高壓熔斷器尺寸以滿足高原環境爬電距離要求；或將高壓熔斷器的絕緣方式更換為油浸絕緣。

三、線路防雷

1.桿塔接地根據桿塔位置土壤電阻率大小進行設計，桿塔接地電阻值不大于25歐姆。

2.針對高原風電場雷暴日較多的特點，場內線路全線架設雙避雷線，以防止雷電繞擊。將雙避雷線保護角設計為零保護角或負保護角。

3.避雷線采用逐基接地運行方式。建議將35KV線路終端塔接地網與風機平臺主接地網相連，保證接地電阻在4歐姆以下，以降低在雷擊情況下的地電位的升高。

4.箱變進線終端A桿頂部加裝線路氧化鋅避雷器。

四、升壓站防雷

1.升壓站主接地網電阻按設計要求小于0.5Ω。

2.升壓站安裝可以覆蓋保護全站電氣設備范圍的避雷針，避雷針接地電阻小于10Ω。

3.避雷針接地網與主接地網互相獨立，其與接地主地網的間距大于5米。

4.所有運行中不帶電設備的金屬外殼，通過接地扁鐵，與地網連接在一起。

5.接地網采用熱鍍鋅材料的無需作防腐蝕措施，各焊接點須涂上防銹漆。
